ZT-ZDQ-500 電磁式作動器

一、工作原理

    電磁作動器是一種將電能轉化為機械能（振動）并通過慣性作用到試件上的裝置。

二、結構形式

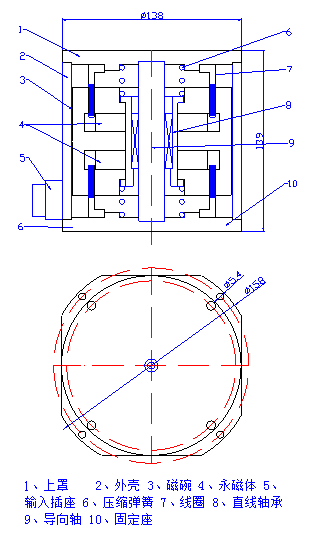

采用線圈不動（與罐體固定），可動部分（磁路部分）通過上下各四個壓縮彈簧懸置在罐體中央，中心的導柱保證可動部分不與線圈摩擦的情況下上下振動。

三、主要技術指標

最大激振力：      500N

最大允許電流：    20A

使用頻率：：      10—50Hz

彈簧剛度：        24000N/m

最大位移：        8mm（單峰）

共振頻率：        8--12Hz

外形尺寸：        D139x139mm

四、安裝

ZT-ZDQ-500分垂直型和水平型兩種

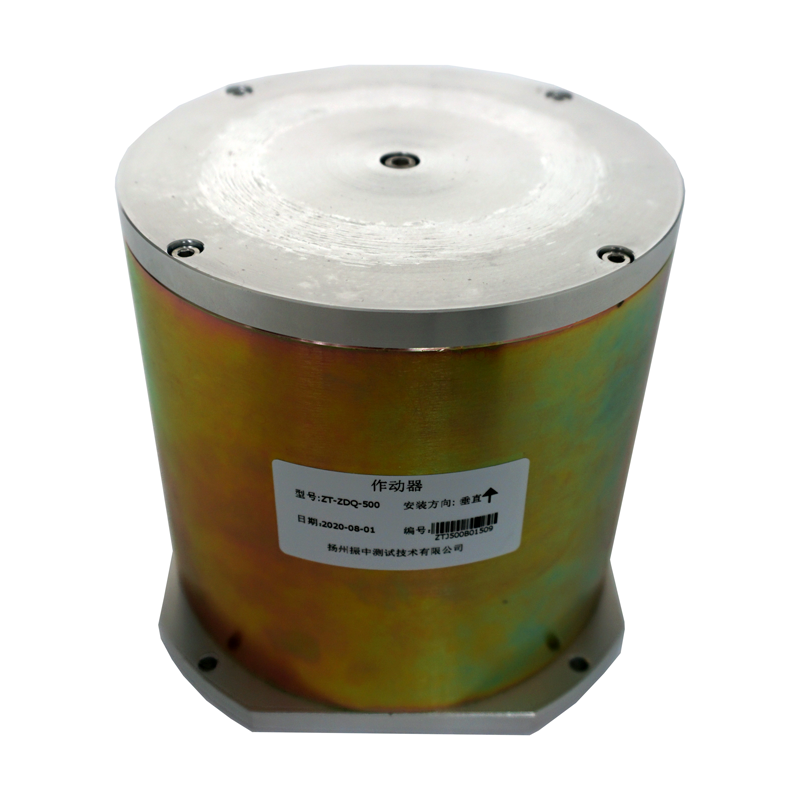

垂直型安裝：用四顆螺釘將作動器垂直安裝在試件表面（標簽上箭頭豎直向上），其他方向安裝可能影響作動器的性能。

水平型安裝：用四顆螺釘將作動器水平安裝在試件表面（標簽上箭頭為水平方向）。

、
